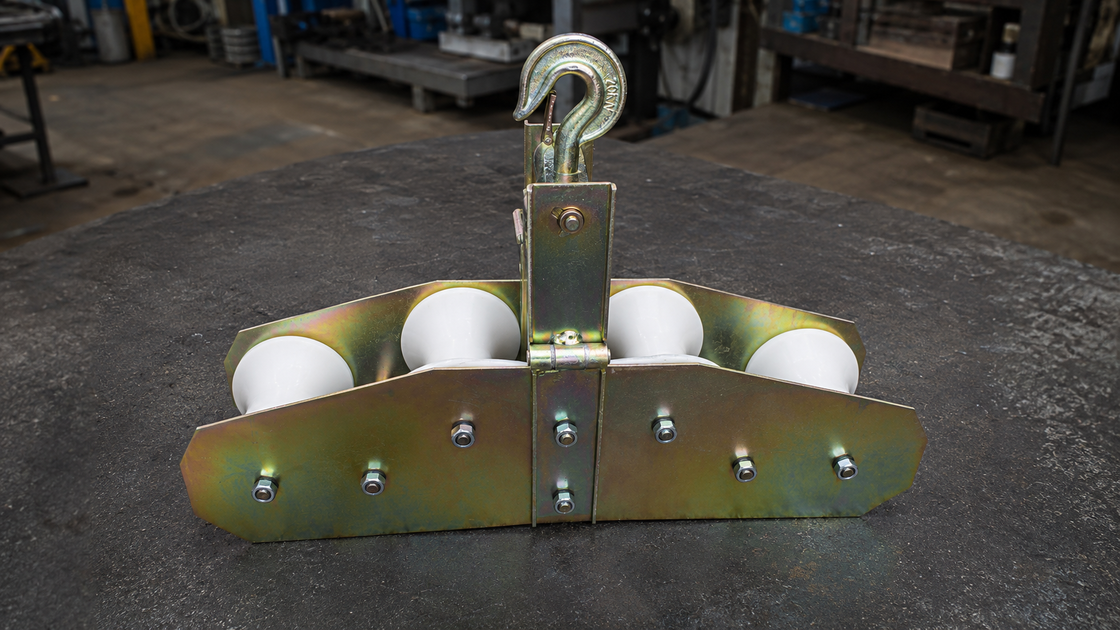

20kN หมายเลขภาระ OPGW คาเบล pulley บล็อคกับ Max 22mm กว้างเคเบิลและการออกแบบการป้องกันเคเบิล

บล็อกรอกสายเคเบิลใยแก้วนำแสง OPGW ขนาด 20kN ถูกออกแบบมาสำหรับการวางสายเคเบิลใยแก้วนำแสงและการติดตั้งสายดินแบบออปติคัลในโครงการสายส่งกำลัง เครื่องมือหนักนี้รองรับสายเคเบิล OPGW และใยแก้วนำแสงที่มีเส้นผ่านศูนย์กลางสูงสุด 22 มม.

ในฐานะบล็อกการวางสายและการดึงสายที่แข็งแรง มันช่วยให้การนำสายเคเบิลเป็นไปอย่างราบรื่นระหว่างการปฏิบัติงานดึง ลดแรงเสียดทาน และปกป้องพื้นผิวสายเคเบิลออปติคัลระหว่างการก่อสร้างสายส่งกำลัง

การใช้งานหลัก ได้แก่ การติดตั้งสายส่งกำลัง การก่อสร้างสายไฟฟ้า การเปลี่ยนสาย OPGW และโครงการดึงสายเคเบิลใยแก้วนำแสงที่ต้องการการนำสายเคเบิลที่ปลอดภัยและการทำงานที่มั่นคง

• ความเสียหายต่อพื้นผิวสายเคเบิลออปติคัลระหว่างการปฏิบัติงานดึง
• แรงเสียดทานสูงเมื่อสายเคเบิลผ่านหอคอยหรือจุดมุม
• การงอหรือบิดของสายเคเบิลระหว่างการติดตั้งสายส่งกำลัง
• ความสามารถในการรับน้ำหนักไม่เพียงพอของลูกกลิ้งสายเคเบิลน้ำหนักเบา
• การควบคุมการเคลื่อนที่ของสายเคเบิล OPGW ที่ยากลำบากระหว่างการวางสาย
• ประสิทธิภาพการติดตั้งที่ลดลงในงานสายส่งกำลังระยะไกล

• การใช้ลูกกลิ้งสายเคเบิลทั่วไปแทนบล็อกการวางสาย OPGW แบบพิเศษ
• การปรับขนาดร่องรอกที่ไม่เหมาะสมสำหรับเส้นผ่านศูนย์กลางสายเคเบิลใยแก้วนำแสง
• ความสามารถในการรับน้ำหนักไม่เพียงพอภายใต้สภาวะการดึงสายส่งกำลัง
• พื้นผิวรอกที่หยาบทำให้ปลอกสายเคเบิลสึกหรอมากขึ้น
• มุมการนำสายเคเบิลที่ไม่ดีระหว่างการติดตั้งหอคอย
• การเลือกเครื่องมือที่ไม่ถูกต้องสำหรับการใช้งานสายเคเบิล OPGW สูงสุด 22 มม.

บล็อกรอกสายเคเบิล OPGW ขนาด 20kN ให้ประสิทธิภาพที่เหนือกว่าด้วย:

• ความสามารถในการรับน้ำหนักที่กำหนด 20kN สำหรับการติดตั้งสายส่งกำลังที่ต้องการความแข็งแรง
• ความสามารถในการรองรับสายเคเบิลสูงสุด 22 มม. สำหรับการใช้งานสายเคเบิล OPGW และใยแก้วนำแสง
• การหมุนรอกที่ราบรื่นเพื่อลดแรงเสียดทานในการดึงได้อย่างมาก
• การออกแบบรอกที่อ่อนโยนต่อสายเคเบิลเพื่อปกป้องพื้นผิวสายเคเบิลออปติคัล
• โครงสร้างเฟรมที่แข็งแรงออกแบบมาสำหรับการก่อสร้างสายส่งกำลัง
• วัสดุรอกเสริมที่ปรับให้เหมาะกับความต้องการของโครงการเฉพาะ

ระหว่างการติดตั้งสายส่งกำลัง สายเคเบิล OPGW หรือใยแก้วนำแสงจะถูกวางไว้ในบล็อกรอก เมื่อเริ่มดึง รอกจะหมุนไปพร้อมกับการเคลื่อนที่ของสายเคเบิล นำทางสายเคเบิลไปตามเส้นทางที่กำหนด

ร่องรอกรักษาตำแหน่งสายเคเบิลที่เหมาะสม ในขณะที่การหมุนรอกที่ราบรื่นจะลดแรงเสียดทาน การออกแบบนี้ป้องกันการสึกหรอของพื้นผิว การบิดของสายเคเบิล และแรงต้านในการดึงระหว่างการก่อสร้างสายส่งกำลัง

สำหรับการติดตั้ง OPGW ระยะไกล สามารถติดตั้งบล็อกรอกสายเคเบิลหลายตัวที่จุดหอคอย ตำแหน่งมุม หรือตำแหน่งรองรับ เพื่อให้แน่ใจว่าการเคลื่อนที่ของสายเคเบิลเป็นไปอย่างราบรื่นและควบคุมได้

ความสามารถในการรับน้ำหนักที่กำหนด 20kN ทำให้บล็อกรอกนี้เหมาะอย่างยิ่งสำหรับการติดตั้งสายเคเบิล OPGW และการก่อสร้างสายส่งกำลังที่ต้องการการรองรับการดึงที่แข็งแรง

ออกแบบมาสำหรับสายเคเบิล OPGW และใยแก้วนำแสงที่มีเส้นผ่านศูนย์กลางสูงสุด 22 มม. เพื่อให้ผู้รับเหมาเลือกเครื่องมือที่เหมาะสมสำหรับโครงการสายดินแบบออปติคัล

รอกนำสายเคเบิลช่วยลดแรงเสียดทานและปกป้องพื้นผิวสายเคเบิลออปติคัลระหว่างการปฏิบัติงานดึง

การออกแบบโครงสร้างที่ปรับให้เหมาะสมสำหรับงานหอคอย การก่อสร้างสายไฟฟ้า การติดตั้งสายส่งกำลัง และโครงการเปลี่ยนสาย OPGW

สามารถปรับแต่งวัสดุรอก ขนาดรอก โครงสร้างเฟรม และการกำหนดค่าการติดตั้งได้ตามประเภทสายเคเบิลและสภาพไซต์งานเฉพาะ

• การติดตั้งสายเคเบิล OPGW
• การวางสายเคเบิลใยแก้วนำแสง
• การเปลี่ยนสายดินแบบออปติคัล
• การติดตั้งสายส่งกำลัง
• การก่อสร้างสายไฟฟ้า
• การบำรุงรักษาสายส่งกำลัง
• การดึงสายเคเบิลที่ตำแหน่งหอคอย
• การติดตั้งสายเคเบิลออปติคัลระยะไกล

สำหรับสายเคเบิล OPGW หรือใยแก้วนำแสงที่มีเส้นผ่านศูนย์กลางสูงสุด 22 มม. รุ่นนี้เหมาะสม สายเคเบิลที่มีเส้นผ่านศูนย์กลางใหญ่กว่าต้องการบล็อกรอกที่มีร่องและขนาดรอกที่ขยายใหญ่ขึ้น

สำหรับการปฏิบัติงานสายเคเบิลออปติคัลมาตรฐาน ให้เลือกพิกัดโหลดตามข้อกำหนดแรงดึงของโครงการ งานสายส่งกำลังที่มีแรงดึงสูงจะได้รับประโยชน์จากความสามารถ 20kN เพื่อการสนับสนุนการก่อสร้างที่เพิ่มขึ้น

เพื่อการป้องกันสายเคเบิลที่เหนือกว่า ขอแนะนำให้ใช้รอกไนลอนหรือยางบุ สำหรับสภาพแวดล้อมภายนอกที่รุนแรง ควรใช้เฟรมเสริมและวัสดุรอกที่ทนทาน

บล็อกรอก OPGW มาตรฐานเหมาะสำหรับส่วนที่เป็นเส้นตรง ตำแหน่งหอคอยหรือมุมต้องการโครงสร้างการติดตั้งที่เหมาะสม การปฏิบัติงานดึงระยะไกลใช้บล็อกการวางสายหลายตัวเพื่อลดแรงเสียดทานและรักษาเสถียรภาพการเคลื่อนที่ของสายเคเบิล
